Сотня лет минула с момента изобретения звукоусилительного тракта и акустических систем. В середине прошлого века началась полноценная коммерческая стереофония. С тех пор методы записи и воспроизведения постоянно улучшались, чего не скажешь об их электропитании. Даже силовые кабели — это относительно недавний сегмент у производителей коммутационного оборудования. Однако настоящему аудиофилу предельно очевидно, что залог качественного сигнала — это качественное питание. А поскольку собственную подстанцию могут себе позволить далеко не все — поговорим о более приземленных методах улучшения, в частности — сетевых фильтрах.
Модель от хорошо известного американского производителя самой различной кабельной продукции рассчитана на подключение до восьми потребителей, при этом половина из них может быть произвольными аудиоисточниками, еще пара предназначена для сильноточных компонентов (например интегральных или оконечных усилителей), а последние (но не по значению) две розетки — для видеокомпонентов с разрешением до 8К. Фильтр радикально снижает значения большинства бытовых шумов и искажений, существенно улучшая качество функционирования вашей системы. Причем в данном случае работа ведется и над током и над напряжением, гарантируя, что ни один из этих факторов не станет причиной поломки вашей техники. Любопытно, что конфигурация корпуса фильтра предполагает возможность его использования как в горизонтальном, так и в вертикальном положении, за счет комплектной съемной подставки.
При выходе напряжения за пределы номинальных значений автоматическое реле отключит потребителей менее чем за четверть секунды. Когда напряжение восстановится — подача электроэнергии возобновится. Дифференциальные фильтры снижают шумы на 22 дБ в диапазоне от 30 кГц до 1 Ггц, а синфазные на такую же величину, но до 100 МГц. Оба фильтра рассчитаны на линеаризацию импеданса от 0,05 Ом до 50 Ом, в зависимости от токопотребления. Пиковые значения напряжения и тока, на нейтрализацию которых рассчитан фильтр, составляют соответственно 6 кВ и 3 кА. Номинальное токопотребление каждого из компонентов может составлять до 15 А, а суммарное потребление четырех имеющихся здесь USB-гнезд может доходить до 5 А.
Британская компания IsoTek Systems была основана в июле 2001 г. с целью производства высококачественных распределителей сетевого питания, не зависящих от токовых флуктуаций. В результате родилась идея использования специализированных сетевых фильтров для каждого энергопотребителя, в зависимости от особенностей его функционирования. При проектировании и разработке своей продукции инженеры компании используют ряд проверенных временем решений. Самой известной является запатентованная технология Polaris-X. Она уменьшает перекрестные помехи между компонентами, подключенными к одному и тому же источнику питания. Кроме этого, активно применяются шунтирующие фильтры — высококачественные конденсаторы, имеющие малую индуктивность, которые работают на частотах до 1 ГГц, эффективно устраняя синфазные помехи. Также задействуется и дельта-фильтр. Во всех учебниках по электротехнике он описывается, как самое практичное решение для устранения наиболее сложных сетевых помех и представляет собой три шунтирующих фильтра в одном, соединенных особым образом. Это позволяет эффективно бороться с радиочастотными помехами. Варисторная схема устраняет пиковые импульсные помехи (так называемые «иголки») которые отрицательно влияют на качество звука.

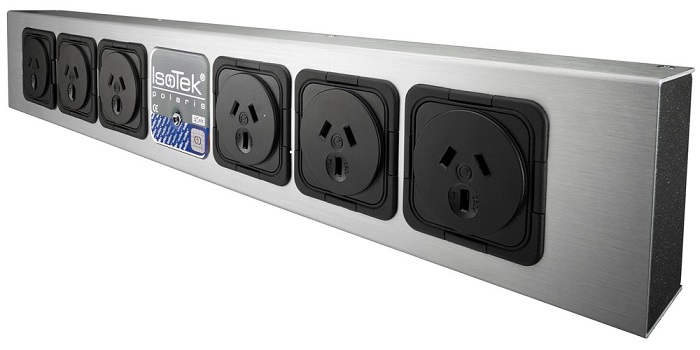

Модель Polaris относится к бюджетной серии Discovery, оснащена полудюжиной розеток и может осуществлять защиту потребителей суммарной мощностью 2300 Вт и пиковым токопотреблением до 13,5 кА. Устройство подавляет синфазные и дифференциальные сетевые шумы, а также радиопомехи с эффективностью до 30 дБ. Естественно, что все розетки полностью независимы и используют дельта-фильтрацию. Для внутренней разводки используется многожильный посеребренный кабель из бескислородной меди с тефлоновым диэлектриком.
Модель от немецкого производителя с почти полувековым стажем представляет собой устройство, рассчитанное на подключение до восьми потребителей. При этом розетки разделены на две группы, четыре из них предназначены для подключения аналогового оборудования и не используют фильтрационные технологии, а еще четыре можно использовать для цифровых устройств, как раз на них и задействована фильтрация. Для каждой из розеток отмечен фазовый контакт, а корректный вариант коммутации индицируется специальной лампой. Это действительно эффективный способ избежать окраски звучания за счет интерференции различных потоков. Для внутренней разводки используется бескислородный медный проводник сечением свыше 3 кв. мм, а контактные группы позолочены. При возникновении перегрузки подача напряжения отключается и загорается сигнальная лампа.
Стоит отметить оригинальный форм-фактор этой модели, позволяющий не только разделить потребителей по группам, но и максимально эффективно организовать «силовую логистику», ведь сетевые кабели зачастую имеют достаточно большой диаметр и в отличие от межблочных и даже акустических, их гораздо сложней распределить в стойке или тумбе с аппаратурой. В данном случае проблем возникнуть не должно.
Несколько лет назад команда разработчиков во главе с талантливым инженером Ярославом Гребенниковым создала консоль электропитания Powergrip YG-1. Устройство оказалось столь удачным и востребованным, сколь и всеобъемлющим по функционалу. К нему можно подключить до 11 различных потребителей. У некоторых пользователей такого количества не наберется по всей квартире, поэтому решено было выпустить более компактный вариант, YG-2. Компактный, но не компромиссный, так, например, суммарная мощность в 3680 Вт и ток в 16 А остались неизменными и позволяют без проблем подключить к YG-2 любое необходимое оборудование. Розеток тут шесть штук, попарно отвечающих за цифровые, аналоговые и сильноточные аппараты.
Аппарат коммутирует нагрузку исключительно при прохождении синусоиды питания через нулевую точку, тем самым минимизируется нагрузка. С этой же целью группы розеток включаются последовательно, а не параллельно. С помощью имеющихся фильтров поглощаются шумы и небольшие колебания напряжения, а с помощью варисторов скрадываются более существенные колебания. Также тут имеется автоматическое отключение питания при выхода за диапазон допустимых значений (190-256 В). Консоль управляется с помощью сенсора на передней панели либо альтернативно — посредством клавиши питания. Пользователь может выбирать режим коммутации групп розеток, устанавливать задержки по включению, а также изменять яркость индикатора.
